聯(lián)系熱線：15728183143 、18929589549
在航空領(lǐng)域?qū)Ω咝阅懿牧系钠惹行枨笙?，朗普科技與航天航空領(lǐng)域頂尖高校展開深度合作，成功解鎖我國(guó)自主研發(fā)的第二代鎳基單晶高溫合金——DD6合金在1200℃下的熱疲勞極限，為航空材料可靠性標(biāo)準(zhǔn)的重塑注入強(qiáng)大動(dòng)力。
1. DD6合金：高溫領(lǐng)域的“單晶王者”
作為我國(guó)自主研發(fā)的第二代鎳基單晶高溫合金，DD6憑借其無(wú)晶界缺陷的單晶結(jié)構(gòu)和多元素協(xié)同強(qiáng)化體系（鈷、鉻、鉬、鎢等），在1200℃極端環(huán)境下仍能保持抗拉強(qiáng)度超900MPa、抗蠕變性能優(yōu)于同類國(guó)際材料，成為航空發(fā)動(dòng)機(jī)渦輪葉片、燃?xì)廨啓C(jī)燃燒室等關(guān)鍵部件的核心材料。其獨(dú)特優(yōu)勢(shì)在于：
·?抗熱疲勞性能：通過γ/γ'雙相組織的動(dòng)態(tài)協(xié)調(diào)，有效分散熱循環(huán)應(yīng)力，延緩裂紋萌生（實(shí)驗(yàn)顯示1200℃下熱疲勞壽命比傳統(tǒng)多晶合金提升3倍以上）；
·?抗氧化腐蝕：表面富鋁氧化膜在高溫下自修復(fù)，抵御燃?xì)鉀_刷與化學(xué)腐蝕；
·?組織穩(wěn)定性：長(zhǎng)期暴露于980℃仍無(wú)TCP脆性相析出，確保服役壽命。
2. 1200℃熱流密度≥400kW/m2：模擬真實(shí)地獄環(huán)境
航空發(fā)動(dòng)機(jī)渦輪葉片在起飛階段需承受瞬態(tài)超高溫（>1300℃燃?xì)猓┡c劇烈機(jī)械載荷的耦合沖擊。朗普科技提供的400kW/m2輻射熱流密度（相當(dāng)于太陽(yáng)表面輻射強(qiáng)度的8倍）結(jié)合10秒極速加熱，精準(zhǔn)復(fù)現(xiàn)以下嚴(yán)苛場(chǎng)景：
·?熱沖擊損傷：短時(shí)高熱流引發(fā)材料表面與內(nèi)部的溫度梯度達(dá)500℃/mm，誘發(fā)微觀位錯(cuò)滑移與界面脫粘
·?氧化-疲勞交互作用：高溫氧化層反復(fù)剝落-再生，加速裂紋擴(kuò)展（實(shí)驗(yàn)表明氧化貢獻(xiàn)率占熱疲勞失效的40%以上）
·?相變控制：快速加熱/冷卻抑制γ'相粗化，維持強(qiáng)化相納米級(jí)彌散分布。
3. 熱機(jī)械疲勞（TMF）耦合測(cè)試：破解“溫度-應(yīng)力”死循環(huán)

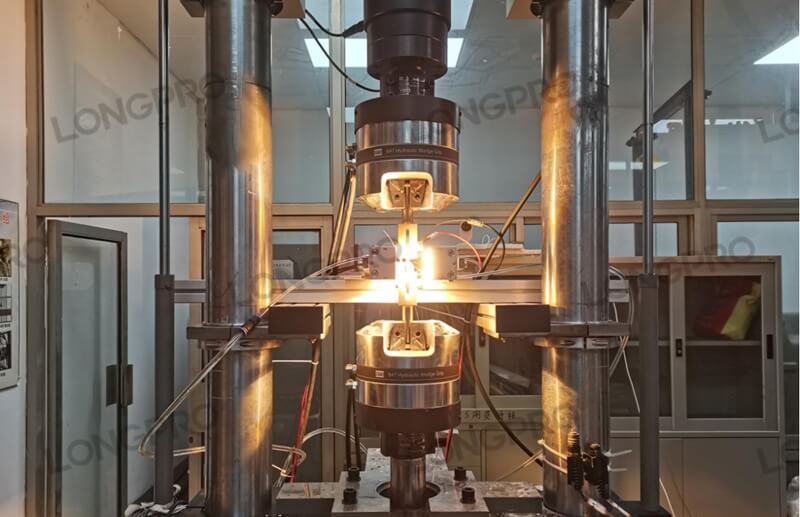

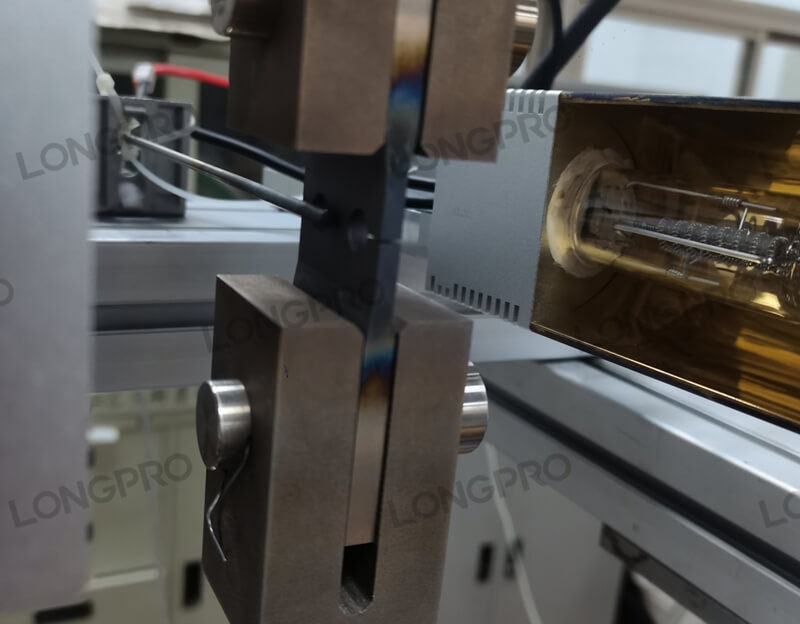

傳統(tǒng)熱疲勞測(cè)試常將溫度與機(jī)械載荷解耦，而朗普科技通過MTS控制器EI-bisynch協(xié)議實(shí)現(xiàn)：
·?相位鎖定：精確控制溫度峰值與機(jī)械載荷峰值的同步性（如“同相位”模擬加速工況，“反相位”模擬怠速冷卻）；
·?多軸加載：模擬葉片受離心力、氣動(dòng)壓力的復(fù)合載荷譜
·?裂紋擴(kuò)展監(jiān)測(cè)：結(jié)合數(shù)字圖像相關(guān)（DIC）技術(shù)，實(shí)時(shí)捕捉微米級(jí)裂紋萌生位置（氣膜孔邊緣應(yīng)力集中區(qū)為失效高發(fā)區(qū)）。
4. 技術(shù)合作價(jià)值：從實(shí)驗(yàn)室到工業(yè)化應(yīng)用的橋梁
在DD6合金晶體塑性建模（CPFEM）領(lǐng)域的研究表明，不同取向單晶的屈服強(qiáng)度差異可達(dá)30%。此次合作將推動(dòng)以下領(lǐng)域的突破：
·?數(shù)據(jù)庫(kù)構(gòu)建：建立1200℃下DD6的S-N曲線庫(kù)與裂紋擴(kuò)展速率模型，指導(dǎo)葉片設(shè)計(jì)裕度優(yōu)化；
·?工藝反饋：驗(yàn)證激光選區(qū)熔化（SLM）等增材制造工藝的熱疲勞適應(yīng)性，推動(dòng)復(fù)雜內(nèi)腔葉片一體化成型；
·?標(biāo)準(zhǔn)迭代：為ASME、GB等高溫材料測(cè)試規(guī)范提供中國(guó)方案。
此次合作標(biāo)志著從實(shí)驗(yàn)室研究到實(shí)際工業(yè)應(yīng)用的重要進(jìn)展，不僅提升了航空材料的可靠性，還為高溫材料的設(shè)計(jì)與制造開辟了新路徑。
15728183143
18929589549
huangmin@LONGPRO.CN
廣州市荔灣區(qū)信義路 24 號(hào) 4 棟 123
朗普微信公眾號(hào)
朗普微博
點(diǎn)我咨詢
